systemdに全部賭けろ（第一部）

まえがき

systemdが森羅万象を統べるようになって千年ほどが経った。

ダイソン球の姿勢制御から、マスドライバーの運行管理まで、あらゆるプロセスがかれの傘下に入った。政治（systemd-politicsd）、経済（systemd-economyd）、文化（systemd-cultured）など、名だたるサブシステムがデーモンに置き換えられ、社会構造は大きく改変されていった。ときには抵抗もあったが、systemdが「PID 1」と叫べば、ひれ伏さぬものはなかった。

そのように強力であるため、systemdはご家庭のルータになることもできる（ここからは本当）。そこで、この記事ではsystemd-networkdを使い、Linuxルータを作る。最終的には、

• フレッツ光（IPv6 IPoE）+ v6プラス（IPv4 over IPv6 / MAP-E）に接続し
• 下流にNTTのホームゲートウェイ(HGW)を置いてひかり電話を使う

環境を実現する。

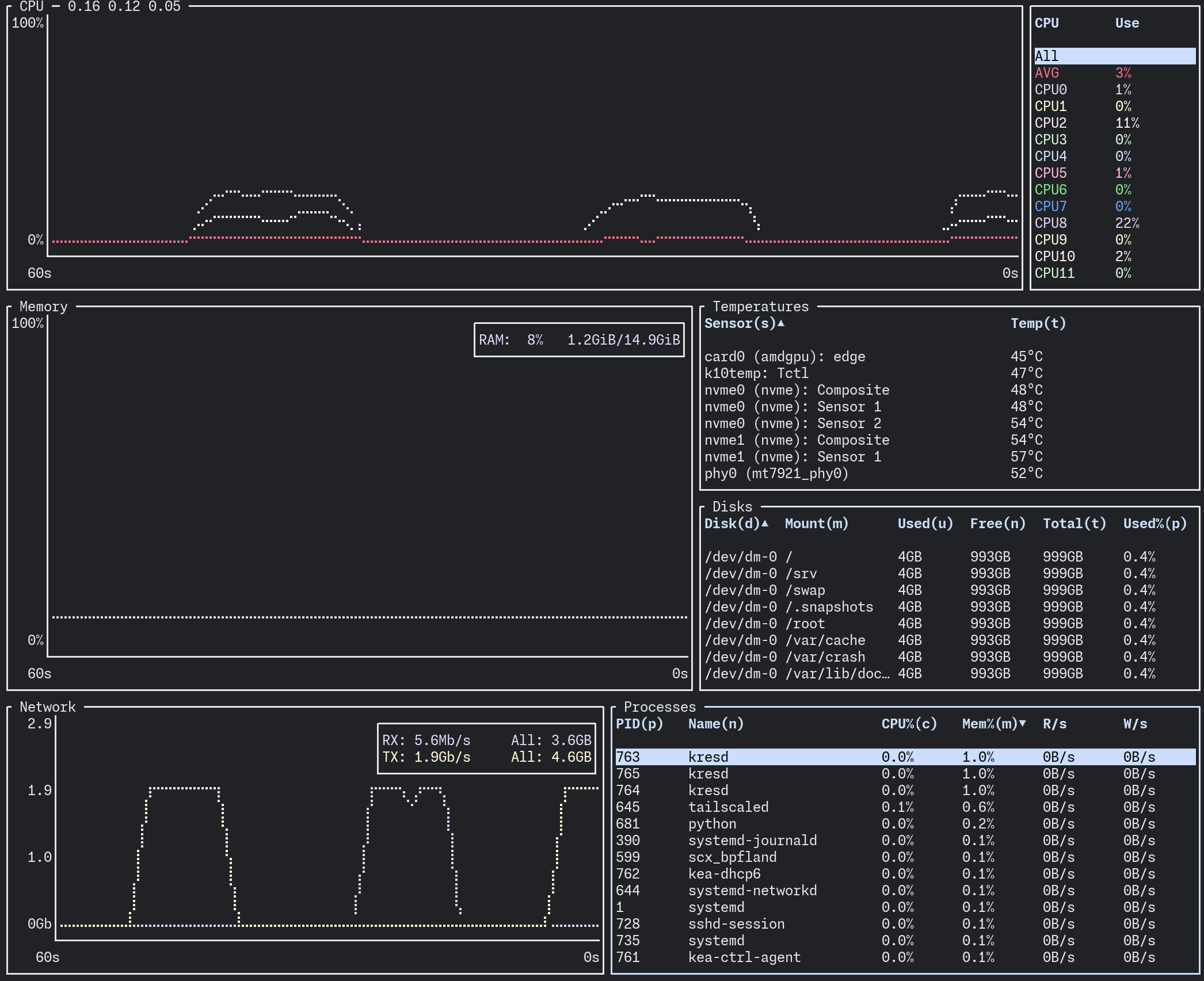

背景

とはいえ、なぜそもそもこんな手間をかけるのか、背景を補足しておこう。

なぜ自前ルータ？

すでにあちこちで書かれているように、フレッツ光の回線にひかり電話オプションが付くと、/56のIPv6プレフィックスが払い出される。このとき同時に貸し出されるHGWの挙動は以下のようになっている。

• HGWをルータとして使う場合：/56のうち、/64のプレフィックスがSLAACで利用される
• HGWの下流に自前ルータを置く場合：/56のうち、/60のプレフィックスがDHCPv6-PDで自前ルータに払い出される

つまり残念なことに、与えられたアドレス空間の$1/256$ないし$1/16$しか有効に利用されない¹。

そのほかにも、HGWを上流に置くことの弊害はいろいろある（性能の限界、自由度の低さなど）。そこで代わりに自前のルータを上流に置きたい、という欲が出てくる。

なぜLinux？

ところがひかり電話を使う場合、基本的にHGWを最も上流に置かなければならない。というのも、HGWがひかり電話ルータとして機能するには、以下の二つが必要だからだ。

• DHCPv4でフレッツ網からグローバルIPv4アドレス（/30）を受け取ること
• DHCPv6オプション（ひかり電話関連情報）を受け取ること

この制約に対し、二つほど解決策が知られている。

方法1: 選手交代

一つ目の方法は、HGWが嫌なら、そもそも自前の市販ルータで置き換えてしまえ、というものだ。これはNTTお墨付きの方法だが、デメリットもいくつかある。

1. ひかり電話対応ルータしか使えない
   • NVR500、NVR510、NVR700Wなど
2. HGW特有の機能（例：SIPサーバ機能）を捨てることになる
3. そこまで自由度は増えない
4. 優等生すぎて面白くない

方法2: IPv4ブリッジ

もうひとつの方法は、IPv4を選択的にブリッジすることだ。これについては下の記事が詳しい。

ざっくりいえば、ルータの配下にHGWを置き、

• フレッツ網-HGW間のIPv4をブリッジし
• 同じくIPv6はルーティングし
• ひかり電話関連情報は別途手に入れて、HGWに配る

という構成である。これはかなりうまく動く一方で、まだ以下の難点を残している。

1. IPv4ブリッジに対応したルータしか使えない²
   • UNIVERGE IXシリーズなど
2. 別途DHCPv6サーバが必要
3. 別途外部からパケットキャプチャが必要

特に 2. と 3. は重要だ。市販ルータが扱えるDHCPv6オプションは少ないため、別途DHCPv6サーバを立てる必要がある。そのうえ、配るオプションの内容は、HGWのパケットを外からキャプチャして得なければならない³。

しかしLinuxでルータを作れば、これらすべての機能──IPv4のブリッジ、DHCPv6サーバ、DHCPv6オプションの受信──を一台で担える。そのうえ適当な端末（たとえば1-3万円程度のミニPC）さえあれば済む。ちょっとしたDIYで、シンプルかつ多機能な構成を実現できるのだ。

環境

使用した回線・機器などは以下の通り。

回線契約

• フレッツ光ネクスト相当の契約（光コラボ）
  • IPv6 IPoE
  • ひかり電話オプション付き（HGWの貸与あり、DHCPv6-PD）
  • VDSL方式（モデムの貸与あり）⁴
• v6プラス
  • IPv4 over IPv6（MAP-E方式）
  • 固定（≒専有）IPではない
  • フレッツ・ジョイントを利用

事情あってVDSLだが、それ以外はごく一般的な契約内容だと思われる。

例示のため、プロバイダから割り振られたIPv6プレフィックスを3fff:0:0:ab00::/56と仮定する。

IPv4 over IPv6の接続に必要な情報は、あらかじめプロバイダから得るか、さもなくば計算機などで算出しておく。ここでは以下のように仮定する。

機器

ルータ用には、AliExpressで拾った適当なミニPC⁶を使った。ミニPCだけではポート数が足りないため、別途タグVLAN対応のL2スイッチも用意した。

ネットワーク設計

今回自作ルータが担う役割を整理すると、以下のようになる。

1. 基本的なルータの機能
   • DHCPv6クライアントを動かし、フレッツ網からIPv6プレフィックスを受け取る
     • 同時に、ひかり電話関連情報（DHCPv6オプション）も受け取る
   • IPv4 over IPv6のトンネルを通す
   • VLANで宅内機器側のセグメントを作り、IPv6・IPv4を配る
   • その他、ファイアウォールなども設定
2. ひかり電話ルータ（HGW）の世話
   • VLANでHGW側のセグメントを分離する
   • フレッツ網-HGW間のIPv4パケットをブリッジする
   • DHCPv6-PDサーバを動かし、HGW向けにフレッツ網に似たIPv6環境を整える
     • IPv6プレフィックスの一部をHGWに再委譲する
     • ひかり電話関連情報をHGWに配布する

このうち太字の項目に関連して、いくつか考慮すべき点がある。

DHCPv6クライアントを動かすインターフェースについて

ルータのWAN側インターフェースは、その性質上、フレッツ網とHGWを繋ぐブリッジのメンバーになる。このため、当該インターフェースではDHCPv6クライアントを動かすことができない。代わりに、ブリッジデバイスでDHCPv6クライアントを動作させる⁷。

IPv4 over IPv6のポート振り分けについて

IPv4 over IPv6（MAP-E）に関しては、以下の記事が注目に値する。

執筆時点では、この記事に示されているようなtcを使ったポート振り分けの実用例はインターネット上に見つからなかった。今回はこの方法を実環境で試してみる。

ひかり電話関連情報の取得・配布について

ひかり電話関連情報の受け渡しは意外に難しい。

理想としては、フレッツ網から受け取ったDHCPv6オプションを、そのままHGWに「中継」できればよいが、あいにくそうはいかない。代わりに、DHCPv6のリースを受けるたびに、リース内容をもとにDHCPv6サーバの設定を更新する仕組みを作る。

鍵となるのは、systemd-networkdのD-Bus APIと、Kea（DHCPv6サーバ）のManagement APIだ。systemd-networkdは、リースを受けるたびにD-Busシグナルを飛ばしてくれるうえ、リースの内容自体もD-Busで取得できる。一方、KeaのManagement APIを使うと、HTTPで動的に設定を投入できる。両者を合わせると⁸、以下のような処理が可能になる。

1. DHCPv6リースを受けた際のD-Busシグナルを検知
2. D-Busを叩き、リース情報を取得
3. リース情報を元に、KeaのAPIを叩いて設定を更新

なお、実装はPythonで行うことにした。こんな処理のためにコンパイルはしたくないし、かといってシェルスクリプトには荷が重いからだ。D-Busとのやり取りにはpython-sdbusというライブラリを使った。

ネットワーク構成

以上を実際の接続に落とし込んだ図がこちら

物理接続

青色は光ファイバー・LANケーブル、灰色は電話線による接続を指す。

論理接続

黒色はIPv6 IPoE接続、赤色はIPv4 over IPv6接続、水色はHGW専用のIPv4接続を指す。

補足

ルータの物理インターフェースは以下の2つある。

• wan0（MAC: de:ad:be:ef:00:01 と仮定）
• lan0（MAC: de:ad:be:ef:00:02 と仮定）

これに加えて、仮想インターフェースとして以下の4つを作成する。

• br0：ブリッジデバイス（wan0+hgw） 兼 DHCPv6クライアント
  • ブリッジは、wan0-hgw間のIPv4を透過し、IPv6をルーティングする
• mape0@br0：IPv4 over IPv6のトンネルデバイス
• home@lan0：VLAN用サブインターフェース（ID = 10）
  • 宅内機器側セグメントのデフォルトゲートウェイ
• hgw@lan0：VLAN用サブインターフェース（ID = 100）
  • HGW側セグメントのデフォルトゲートウェイ（IPv6のみ）

L2スイッチ側でも、サブインターフェースに対応したタグVLAN（ID = 10, 100）を設定する⁹。

手順1：環境構築

免責

手元では、以下の構成は安定して動作しており、実用上も問題は出ていない。しかしあくまでも実験的な構成であり、事業者の想定していない状態であることは留意ねがいたい。したがって動作は保証できないし、この記事の内容を実践した結果としていかなる損害が生じても、私は一切責任を負わない。

#ArchLinuxInstallBattle

まず、ミニPCにArch Linuxをインストールする(I use Arch, BTW)。

使用するLinuxディストリビューションは自由だが、systemd-networkdを使う都合上、systemdのバージョンが新しいほうが良い。解説記事が無数にあるため、詳細なインストールプロセスは省略する。

あらかじめ、後で必要になるソフトウェアをインストールしておく。

pacman -S ethtool nftables iptables-nft ndisc6 kea jq
paru -S python-sdbus

NICのチューニング

続いてNICのチューニングをする（端末によっては不要）。

使用する端末には、RTL8125BというRealtek 🦀 の2.5GbE NICが載っている。しかし初期状態では汎用のドライバ（r8169）で動いており、本来の機能を発揮できない。

そこで製造元から配られている専用ドライバをインストールする。Arch Linuxの場合、AURにあるパッケージを使うと楽だ。

デフォルトのMakefileはかなり保守的になっていて、たとえばマルチキューなどの機能が有効化されていない。そのため、適宜書き換えてビルドする¹⁰。

# （前略）
_pkgname=r8125
pkgname=${_pkgname}-dkms
pkgname=${_pkgname}-rss-dkms
pkgver=9.016.00
# （中略）
package() {
# （中略）
  sed -e "s/@_PKGNAME@/${_pkgname}/g" \
      -e "s/@PKGVER@/${pkgver}/g" \
      -i "${pkgdir}/usr/src/${dir_name}/dkms.conf"

  sed -e 's/ENABLE_RSS_SUPPORT = n/ENABLE_RSS_SUPPORT = y/' \
    -e 's/ENABLE_MULTIPLE_TX_QUEUE = n/ENABLE_MULTIPLE_TX_QUEUE = y/' \
    -e 's/CONFIG_ASPM = y/CONFIG_ASPM = n/' \
    -i "${pkgdir}/usr/src/${dir_name}/Makefile"
}

そして汎用ドライバを読み込まないようにする。

blacklist r8169

次回の起動時にr8125ドライバがロードされ、マルチキューが有効化されるはずだ。

> ethtool -i wan0
driver: r8125
version: 9.016.00-NAPI-RSS
firmware-version:
expansion-rom-version:
bus-info: 0000:03:00.0
supports-statistics: yes
supports-test: no
supports-eeprom-access: no
supports-register-dump: yes
supports-priv-flags: no

> ethtool -l wan0
Channel parameters for wan0:
Pre-set maximums:
RX:             4
TX:             2
Other:          n/a
Combined:       n/a
Current hardware settings:
RX:             3
TX:             2
Other:          n/a
Combined:       n/a

せっかくマルチキューが使えるようになったので、irqbalanceでキューを各CPUコアに振り分けるようにしておく（おまじない）。

pacman -S irqbalance
systemctl enable --now irqbalance

ついでにNICの送受信バッファも大きくする（おまじない）。適当にRX = 512、TX = 1024とした。

[Match]
PermanentMACAddress=de:ad:be:ef:00:01

[Link]
Name=wan0
RxBufferSize=512
TxBufferSize=1024
# MACアドレスのランダム化
MACAddressPolicy=random

[Match]
PermanentMACAddress=de:ad:be:ef:00:02

[Link]
Name=lan0
RxBufferSize=512
TxBufferSize=1024

> ethtool -g wan0
Ring parameters for wan0:
Pre-set maximums:
RX:      1024
RX Mini:    n/a
RX Jumbo:    n/a
TX:      1024
TX push buff len:  n/a
Current hardware settings:
RX:      512
RX Mini:    n/a
RX Jumbo:    n/a
TX:      1024
RX Buf Len:    n/a
CQE Size:    n/a
TX Push:    off
RX Push:    off
TX push buff len:  n/a
TCP data split:    n/a

カーネルパラメータのチューニング

ArchWikiの教えに従い、TCP / UDPのさまざまなパラメータを調整する。すべておまじないだ（世界の再魔術化）。

net.ipv4.tcp_slow_start_after_idle = 0
net.core.default_qdisc = cake
net.ipv4.tcp_congestion_control = bbr
net.core.netdev_max_backlog = 16384
net.core.rmem_default = 1048576
net.core.rmem_max = 16777216
net.core.wmem_default = 1048576
net.core.wmem_max = 16777216
net.core.optmem_max = 65536
net.ipv4.tcp_rmem = 4096 1048576 2097152
net.ipv4.tcp_wmem = 4096 65536 16777216
net.ipv4.udp_rmem_min = 8192
net.ipv4.udp_wmem_min = 8192
net.ipv4.tcp_fastopen = 3
net.ipv4.tcp_mtu_probing = 1

もちろんルータとして使う以上、IPv4 / IPv6の転送設定は必須だ。

net.ipv4.ip_forward = 1
net.ipv4.conf.all.forwarding = 1
net.ipv6.conf.all.forwarding = 1

あとでIPv4 over IPv6トンネルを張る際に、不要なトンネルデバイス（ip6tnl0）が作成されないような設定もしておく。

net.core.fb_tunnels_only_for_init_net = 2

ここまでで一通りの環境構築は済んだ。第二部では端末をフレッツ網へ接続し、基本的なルータとしての機能を実現する。
